BYK-01 Balun Yapım Kiti (FT240-43) – 49:1 Endfed HF Anten Sarımı İçin Eksiksiz Set

BYK-01 Balun Yapım Kiti, amatör telsizcilerin kendi 49:1 endfed HF balunlarını üretmeleri için özel olarak hazırlanmış eksiksiz bir yapım setidir. İçerisinde FT240-43 ferrit toroid, yüksek gerilimli kondansatör, bobin teli, dış ortama uygun muhafaza kutusu ve montaj aksesuarları yer almaktadır.

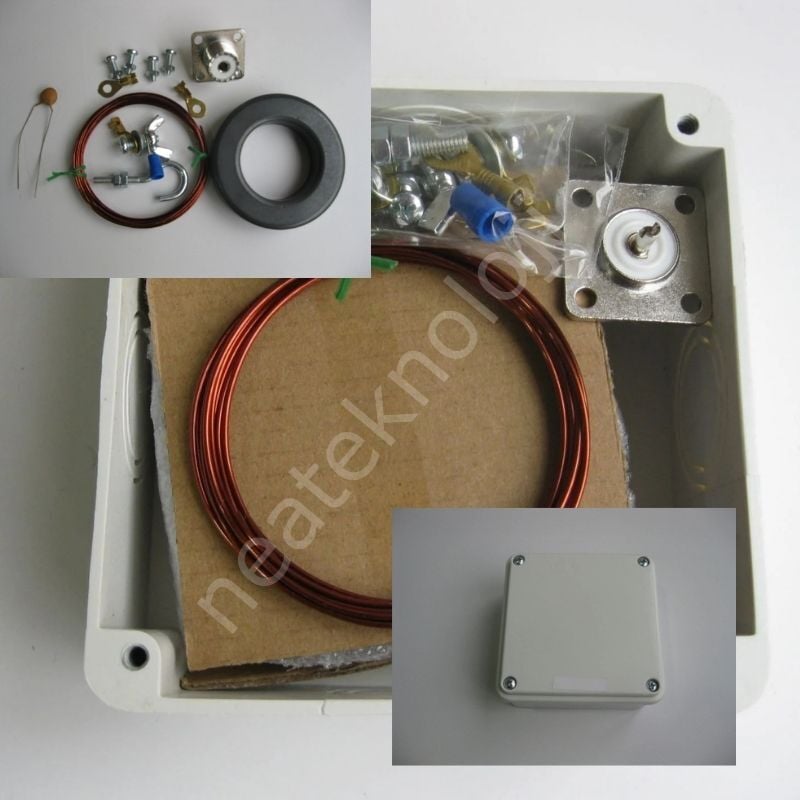

Kutu İçeriği

• 1 Adet FT240-43 Toroid Ferrit Çekirdek
• 1 Adet 100pF 6kV Kondansatör (yüksek gerilimli, balun koruma için)
• 1.5 metre 1 mm Emaye Kaplı Bobin Teli
• 1 Adet BK-02 Balun Kutusu (10x10 cm, UV dayanımlı)
• 1 Adet UHF Dişi Kare Tip Şase Konnektör (SO-239)
• 1 Adet Askı Kancası (direk ya da halata sabitlemek için)
• 4 Adet İzolasyonlu Kablo Pabucu
• 4 Adet M3 10 mm Vida + Somun
• 1 Adet M4 Kelebek Somunlu Anten Bağlantı Vidası

Kullanım Alanları

• 49:1 oranlı Endfed HF Anten balun yapımı (80m–10m band uyumu)
• RF empedans dönüştürücü (UNUN) projeleri
• Outdoor anten sistemleri için DIY çözümler

FT240-43 Toroid Özelliği

FT240-43 ferrit çekirdek, 2–30 MHz aralığında yüksek verimli performans sunar. 850 geçirgenlik değeri sayesinde 80m ila 10m bandında 100W – 400W arası uygulamalarda etkili bir şekilde çalışır.

Kurulum Avantajları

• Dış ortama uygun suya dayanıklı kutu ve paslanmaz bağlantı elemanları
• Sargı teli, konnektör ve bağlantı aparatları ile hazır kurulum seti
• Balun içindeki kondansatör, yüksek gerilim atlamalarına karşı ekstra koruma sağlar

Notlar

Kit, lehimleme ve montaj becerisi gerektirir. Sarım şeması ve önerilen tur sayıları kılavuz olarak verilmektedir. Uygun yapılandırma ile 100W–400W PEP çıkışlı istasyonlarla kullanılabilir.

Kaynaklar

• Fair-Rite FT240-43 Datasheet: fair-rite.com
• Endfed Antenna Design Guide – VE3EED, K6ARK, PA3HHO

NEA Teknoloji tarafından sunulan BYK-01 Balun Yapım Kiti, HF anten projelerine teknik kalite ve kullanım kolaylığı katmak isteyen telsizciler için mükemmel bir çözümdür.
