BYK-01 Balun Yapım Kiti (FT240-31) – Düşük Frekanslı HF Endfed ve Choke Uygulamaları İçin

BYK-01 Balun Yapım Kiti, FT240-31 ferrit çekirdek ile birlikte gelen ve özellikle 160m, 80m ve 60m gibi düşük HF bandlarında yüksek performanslı 49:1 balun üretimi için tasarlanmış eksiksiz bir DIY setidir. İçeriğindeki tüm parçalar yüksek kaliteli olup, dış ortamda uzun süreli kullanım için uygundur.

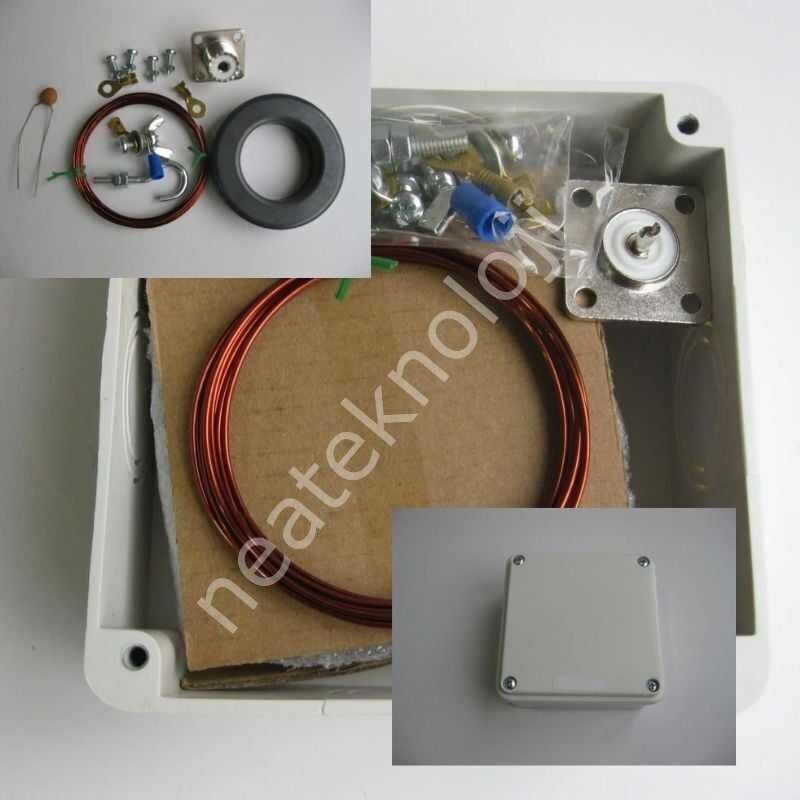

Kutu İçeriği

• 1 Adet FT-240-31 Toroid Ferrit Çekirdek
• 1 Adet 100pF 6kV Kondansatör (yüksek gerilim koruması için)
• 1.5 metre 1 mm Emaye Kaplı Bobin Teli
• 1 Adet BK-02 Balun Kutusu (10x10 cm) – UV dayanımlı ve suya karşı korumalı
• 1 Adet UHF Dişi Kare Tip Şase Konnektör (SO-239)
• 1 Adet Askı Kancası
• 4 Adet Kablo Pabucu
• 4 Adet M3 10 mm Vida + Somun
• 1 Adet M4 Kelebek Somunlu Anten Bağlantı Vidası

Kullanım Alanları

• 160m, 80m ve 60m bantlarında 49:1 Endfed Balun yapımı
• Common Mode Choke (CMC) üretimi
• UNUN veya empedans dönüştürücü devreler
• QRO (yüksek güçlü) istasyonlar için dış ortam uyumlu montaj

FT240-31 Toroid Özelliği

Bu kitte kullanılan FT240-31 ferrit çekirdek, 1500 geçirgenlik katsayısına sahip olup 1 – 10 MHz aralığında üstün performans gösterir. Özellikle düşük frekanslı HF bantlarında daha az sarım ile daha fazla bastırma ve verimlilik sunar.

Avantajlar

• Düşük frekanslı HF bantlarda yüksek bastırma ve düşük kayıp
• Dış ortama uygun UV dayanımlı balun kutusu
• 6kV kondansatör ile yüksek gerilim güvenliği
• Kolay montaj için tüm vida ve terminal donanımı dahildir

Notlar

Bu set montaj gerektirir. Sarım sayısı, bağlantı noktaları ve devre şeması ürünle birlikte sağlanmaktadır. Uygun yapılandırma ile 160m bandında bile etkili 49:1 balun yapımı mümkündür.

Kaynaklar

• Fair-Rite FT240-31 Datasheet: fair-rite.com
• K9YC RFI Filtreleme Teknik Raporları
• ARRL Handbook – HF Balun ve Choke Uygulamaları
• NEA Teknoloji Teknik Kılavuzlar

BYK-01 (FT240-31), HF bantlarında düşük frekansta maksimum verim ve güvenlik arayan telsizciler için ideal bir DIY çözümdür. NEA Teknoloji güvencesiyle, güvenilir ve teknik olarak optimize bir içerikle sunulmaktadır.
