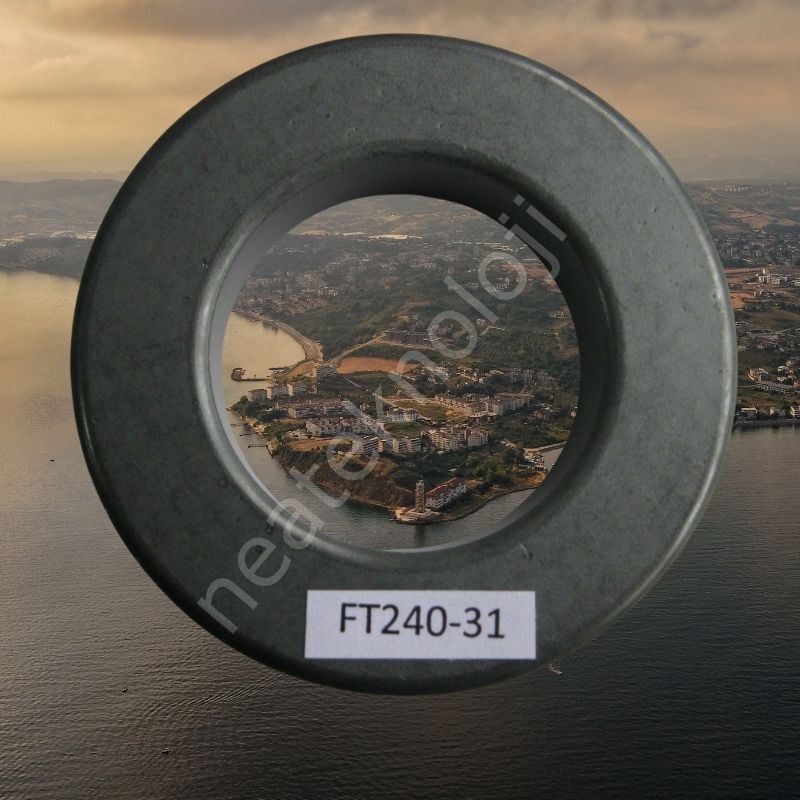

FT240-31 Toroid Ferrit Çekirdek – Endfed HF Anten Balun ve Choke Uygulamaları İçin

FT240-31 Toroid, düşük frekanslı HF uygulamaları için özel olarak geliştirilmiş, yüksek geçirgenliğe sahip ferrit bir çekirdektir. Bu çekirdek, özellikle common mode choke yapımında ve endfed antenlerde yüksek güçlü balun sarımlarında kullanılır.

Teknik Özellikler

• Malzeme Tipi: Ferrit, Tip 31 (MnZn bileşimi)
• Dış Çap: 61 mm (2.4 inç)
• İç Çap: 35 mm
• Kalınlık: 13 mm
• Frekans Aralığı: 1 – 10 MHz arası ideal (VLF – alt HF)
• Geçirgenlik (µ): 1500 (yaklaşık)
• Kullanım Alanı: Balun yapımı, common mode filtre, endfed anten empedans dönüştürücüsü, RFI baskılama

Kullanım Alanları

• Endfed antenlerde 49:1 balun üretimi (özellikle düşük bandlarda)
• 1–10 MHz arası SWR optimizasyonu
• Common mode choke (CMC) üretimi, özellikle besleme hattı filtrelemesi için
• EMI/RFI bastırma devreleri

Neden FT240-31?

FT240-31 çekirdeği, yüksek geçirgenliği sayesinde düşük frekanslarda (160m – 60m bandı) daha az sarım ile etkili empedans dönüşümü ve yüksek bastırma sağlar. Bu da özellikle güçlü HF istasyonlarında common mode akımların etkisini azaltarak daha temiz bir yayın yapılmasına olanak tanır.

Avantajları

• 1–10 MHz arasında maksimum performans
• Yüksek geçirgenlik sayesinde daha az sarım ihtiyacı
• 160m ve 80m bandı için idealdir
• Çift toroid ile 1.5 kW üzeri uygulamalara uygundur

Notlar

FT240-31 tipi ferrit çekirdekler, yüksek frekanslarda (20 MHz üzeri) performans kaybına uğrayabilir. Bu nedenle 160–40m arası bantlarda tercih edilmelidir. Yüksek güçlü uygulamalarda yeterli ısı dağılımı ve izolasyon sağlanmalıdır.

Kaynaklar

• Fair-Rite – FT240-31 Datasheet
• ARRL Handbook – RF Ferrite Applications Bölümü
• K9YC RFI Technical Papers – Choke Design Notes

NEA Teknoloji güvencesiyle sunulan FT240-31 ferrit toroid çekirdek, özellikle düşük frekanslı HF bantlarında sorunsuz ve kaliteli yayın yapmak isteyen amatör telsizciler için vazgeçilmez bir parçadır.
