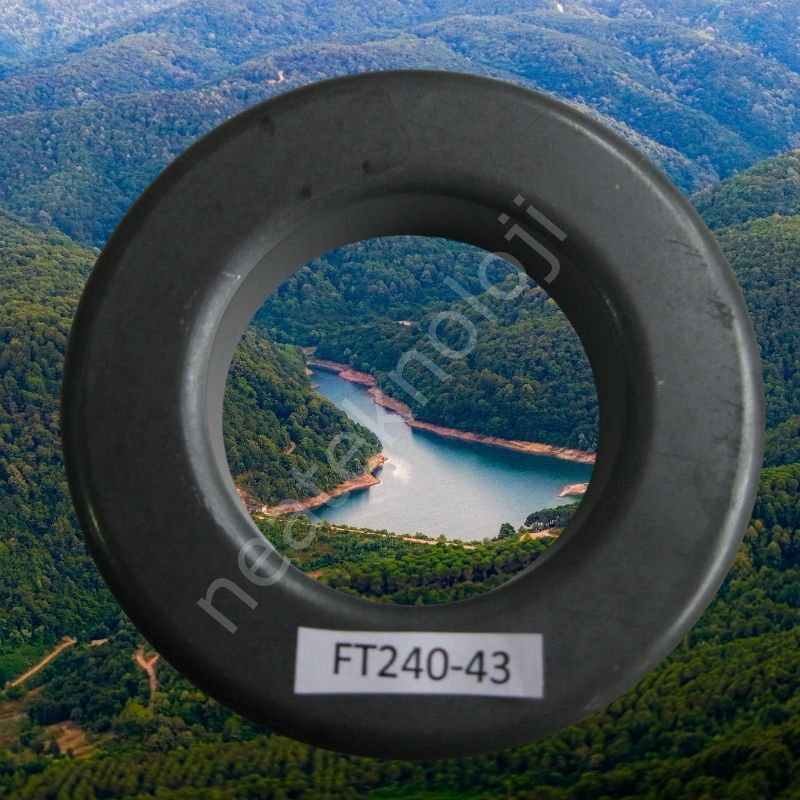

FT240-43 Toroid Ferrit Çekirdek – Endfed HF Antenler için Balun/Unun Sarım Parçası

FT240-43 Toroid, özellikle 1.8 MHz ila 30 MHz arasındaki HF frekanslarında etkili çalışan ferrit bazlı bir çekirdektir. Amatör telsizciler arasında popüler olan bu çekirdek, özellikle endfed anten sistemlerinde 49:1 ya da 64:1 oranlı balun/unun sargıları için tercih edilmektedir.

Teknik Özellikler

• Malzeme Tipi: Ferrit, Tip 43 (NiZn bileşimi)
• Dış Çap: 61 mm (2.4 inç)
• İç Çap: 35 mm
• Kalınlık: 13 mm
• Frekans Aralığı: 1.8 – 30 MHz arası HF bandı
• Geçirgenlik (µ): 850 (yaklaşık)
• Tipik Kullanım: 49:1 Endfed antenler, common mode choke, güçli empedans dönüştürücüler

Kullanım Alanları

FT240-43 çekirdeği, amatör telsizciler tarafından yaygın şekilde:

• Endfed anten balun sargılarında (özellikle 49:1 ve 64:1 oranlı dönüştürücüler)
• Common mode choke (CMC) yapımında
• UNUN (Unbalanced to Unbalanced) RF transformatörlerinde
• Düşük frekansta empedans dönüştürme uygulamalarında

Avantajları

• HF bandında yüksek geçirgenlik ve düşük kayıplı performans
• Sık sarım yapmaya uygun geniş iç çap
• Kolay işlenebilir, epoksi ile sabitlenmeye uygun gövde
• 1.5 kW seviyesine kadar destekleyen doğru uygulamalarda güvenilir performans

Notlar ve Uyarılar

Yüksek güçlü uygulamalar için çoklu toroid kullanımı tavsiye edilebilir. Çekirdek, doğrudan dış ortamda kullanılacaksa uygun izolasyonla kaplanmalıdır. Sarım sayısı ve tel tipi, kullanılacak band aralığına göre değişebilir.

Kaynaklar

• Amidon Corp – FT240-43 Teknik Bilgiler
• ARRL Handbook – Balun ve Toroid Uygulamaları
• VE2CTX Endfed Antenna Design Notes

Endfed anten projeleriniz için güvenilir ve performansı kanıtlanmış FT240-43 ferrit çekirdek, NEA Teknoloji güvencesiyle stoklarımızda!
